1. Phase Locked Loop

1.1 Tujuan dan Fungsi

· Mengetahui fungsi PLL.

· Memahami prinsip kerja PLL.

· Mengetahui bentuk gelonbang input dan output.

1.2 Bentuk Komponen

1. Resistor

Sebagai hambatan bagi arus

===================Mencari Nilai Resistor dengan Kode Warna===================

1. Resistor Dengan 4 Cincin Kode Warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor Dengan 5 Cincin Kode Warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor Dengan 6 Cincin Warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

2. Kapasitor

Sebagai penyimpan energi dari arus listrik.

===============Menentukan kapasitansi kapasitor berdasarkan kode===============

Untuk Kapasitor Keramik, Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyester atau Kapasitor Non-Polaritas lainnya, pada umumnya dituliskan Kode Nilai dibadannya. Seperti 104J, 202M, 473K dan lain sebagainya. Maka kita perlu menghitungnya ke dalam nilai kapasitansi kapasitor yang sebenarnya. Contoh:

Untuk membaca nilai kode untuk kapasitor dengan kode 123K. Cara menghitung nilai kapasitor berdasarkan kode tersebut adalah sebagai berikut :

Kode: 123K

Nilai Kapasitor = 12 x 10³

Nilai Kapasitor = 12 x 1000

Nilai Kapasitor = 12.000pF atau 47nF atau 0,047µF

B = 0.10pF

C = 0.25pF

D = 0.5pF

E = 0.5%

F = 1%

G= 2%

H = 3%

J = 5%

K = 10%

M = 20%

Z = + 80% dan -20%

Maka 123K memiliki toleransi 1.230 pF.

3. Baterai

Sebagai sumber tegangan DC

4. Operational Amplifiler, MAX993E SD

Salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik.

5. AC Regulator

Sebagai sumber tegangan

6. IC NE565

Sebagai sirkuit terpadu

6. IC 7490

Sebagai sirkuit terpadu

1.3 Karakteristik dan Prinsip Kerja

IC NE565 adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan, ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam sebuah kemasan kecil. Bahan utama yang membentuk sebuah Integrated Circuit (IC) adalah Bahan Semikonduktor. Silicon merupakan bahan semikonduktor yang paling sering digunakan dalam Teknologi Fabrikasi Integrated Circuit (IC). Dalam bahasa Indonesia, Integrated Circuit atau IC ini sering diterjemahkan menjadi Sirkuit Terpadu. Sedangkan Operational Amplifiler, MAX993E SD adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

1.4 Materi

Phase Locked loop (PLL) adalah sirkuit elektronik yang terdiri dari detektor fase, filter low-pass, dan osilator yang dikendalikan tegangan terhubung seperti yang ditunjukkan pada Gambar 17.25.

Aplikasi umum PLL meliputi:

(1) Synthesizer frekuensi yang memberikan tip mul dari frekuensi sinyal referensi [misalnya, frekuensi pembawa untuk beberapa saluran unit band warga (CB) atau unit band laut-radio-band dapat dihasilkan menggunakan frekuensi kristal tunggal yang dikendalikan dan kelipatannya dihasilkan menggunakan PLL];

(2) Jaringan demodulasi FM untuk operasi FM dengan linieritas yang sangat baik antara frekuensi sinyal in put dan tegangan keluaran PLL;

(3) Demodulasi kedua data frekuensi transmisi atau pembawa dalam transmisi data digital yang digunakan dalam pergeseran frekuensi operasi penguncian (FSK); dan

(4) Berbagai bidang termasuk modem, penerima dan pemancar uji coba teleme, pengurai nada, detektor AM, dan filter lacak.

Sinyal input, Vi, dan yang dari VCO, Vo, dibandingkan dengan pembanding fase (lihat Gbr. 17.25) memberikan tegangan output, Ve, yang mewakili fase perbedaan fase antara kedua sinyal. Tegangan ini kemudian diumpankan ke filter low-pass yang memberikan tegangan output (diperkuat jika perlu) yang dapat diambil sebagai usia volt keluaran dari PLL dan digunakan secara internal sebagai tegangan untuk memodulasi frekuensi bebas VCO . Operasi loop tertutup dari sirkuit adalah untuk mempertahankan frekuensi VCO dikunci dengan frekuensi sinyal input.

A. Operasi PLL dasar

Operasi dasar sirkuit PLL dapat dijelaskan dengan menggunakan sirkuit Gambar 17.25 sebagai referensi. Kami pertama-tama akan mempertimbangkan operasi berbagai sirkuit dalam loop fase terkunci ketika loop beroperasi dalam kunci (frekuensi sinyal input dan Frekuensi VCO sama). Ketika frekuensi sinyal input sama dengan itu dari VCO ke komparator, tegangan, V_d, diambil sebagai output adalah nilai yang dibutuhkan untuk menahan VCO terkunci dengan sinyal input. VCO kemudian memberikan output dari sebuah sinyal gelombang persegi amplitudo tetap pada frekuensi input. Operasi terbaik adalah diperoleh jika frekuensi f_opusat VCO, untuk diatur dengan tegangan bias dc di tengah rentang operasi liniernya. Penguat memungkinkan penyesuaian tegangan dc dari itu diperoleh sebagai output dari rangkaian filter. Ketika loop terkunci, dua sinyal ke komparator memiliki frekuensi yang sama, meskipun tidak harus dalam fase. A diperbaiki Perbedaan fasa antara dua sinyal ke hasil komparator dalam usia dc volt tetap ke VCO. Perubahan frekuensi sinyal input kemudian menghasilkan perubahan dalam tegangan dc ke VCO. Dalam rentang frekuensi tangkap dan kunci, tegangan dc akan mengarahkan frekuensi VCO agar sesuai dengan input.

Sementara loop berusaha mencapai kunci, output dari pembanding fase berisi komponen frekuensi pada jumlah dan perbedaan sinyal yang dibandingkan. Filter low pass hanya melewati komponen frekuensi rendah dari sinyal sehingga loop dapat memperoleh kunci antara sinyal input dan VCO.

Karena rentang operasi terbatas VCO dan koneksi umpan balik darisirkuit PLL, ada dua pita frekuensi penting yang ditentukan untuk PLL. Itukisaran tangkapan PLL adalah rentang frekuensi yang berpusat tentang VCO yang berjalan bebas frekuensi f_o, untuk di mana loop dapat memperoleh kunci dengan sinyal input. Setelah itu PLL telah mencapai tangkapan, itu dapat mempertahankan kunci dengan sinyal input lebih dari yang agak rentang frekuensi yang lebih luas disebut rentang kunci.

B. Aplikasi

B.1 DEMODULASI FREKUENSI

Demodulasi atau deteksi FM dapat langsung dicapai menggunakan sirkuit PLL. Jika frekuensi pusat PLL dipilih atau dirancang pada frekuensi pembawa FM, fil tered atau tegangan keluaran dari Gambar 17.25 adalah umur volt yang didemodulasi yang diinginkan, dengan variasi nilainya sebanding dengan variasi frekuensi sinyal. PLL sirkuit dengan demikian beroperasi sebagai strip, frekuensi limiter, dan modulator frekuensi menengah lengkap (IF) seperti yang digunakan pada penerima FM.

Satu unit PLL yang populer adalah 565, ditunjukkan pada Gambar. 17.26a. 565 berisi fase detektor, amplifier, dan osilator yang dikendalikan tegangan, yang hanya sebagian terkoneksi secara internal. Sebuah resistor dan kapasitor eksternal, R₁ dan C₁, digunakan untuk mengatur berjalan bebas atau frekuensi tengah VCO. Kapasitor eksternal lain, C₂, digunakan untuk mengatur passband filter low-pass, dan output VCO harus dihubungkan kembali sebagai masukan ke detektor fase untuk menutup loop PLL. 565 biasanya menggunakan dua daya persediaan, V⁺ dan V^-.

Gambar 17.26b menunjukkan PLL yang terhubung untuk berfungsi sebagai demodulator FM. Resis tor R₁ dan kapasitor C₁ mengatur frekuensi bebas-lari, untuk f_o

Sinyal pada pin 4 adalah gelombang persegi 136,36-kHz. Input dalam kisaran kunci 181,8 kHz akan menghasilkan output pada pin 7 yang bervariasi di sekitar set level tegangan dc-nya dengan sinyal input di untuk. Gambar 17.26c menunjukkan output pada pin 7 sebagai fungsi dari frekuensi f_o sinyal input. Tegangan dc pada pin 7 secara linier terkait dengan sinyal input frekuensi dalam rentang frekuensi f_L = 181,8 kHz di sekitar frekuensi tengah 136,36 kHz. Tegangan output adalah sinyal yang didemodulasi yang bervariasi dengan frekuensi dalam rentang operasi yang ditentukan.

B.2 SINTESIS FREKUENSI

Sebuah synthesizer frekuensi dapat dibangun di sekitar PLL seperti yang ditunjukkan pada Gambar. 17.27. Pembagi frekuensi bebas dimasukkan antara output VCO dan pembanding fase sehingga sinyal loop ke pembanding adalah pada frekuensi f_osementara output VCO adalah Nf_o. Ini output adalah kelipatan dari frekuensi input selama loop terkunci. Input sinyal dapat distabilkan pada f₁ dengan output VCO yang dihasilkan pada Nf₁ jika loop diatur untuk mengunci pada frekuensi fundamental (ketika f_o= f₁). Gambar 17.27b menunjukkan contoh menggunakan 565 PLL sebagai pengali frekuensi dan 7490 sebagai pembagi. Input V_i pada frekuensi f₁ dibandingkan dengan input (frekuensi f_o) pada pin 5. Output pada Nfo (4f_o dalam contoh ini) dihubungkan melalui rangkaian inverter untuk memberikan input pada pin 14 dari 7490, yang bervariasi antara 0 dan +5 V. Menggunakan output pada pin 9, yang dibagi dengan 4 dari yang di input ke 7490, sinyal di pin 4 dari PLL adalah empat kali frekuensi input selama loop tetap terkunci. Sejak VCO dapat bervariasi hanya pada rentang terbatas dari frekuensi pusatnya, mungkin perlu untuk mengubah frekuensi VCO setiap kali nilai pembagi diubah. Selama sirkuit PLL terkunci, frekuensi output VCO akan persis N kali frekuensi in put. Anda hanya perlu menyesuaikan kembali agar f_oberada dalam daerah tangkap dan kunci, loop tertutup kemudian menghasilkan output VCO menjadi tepat Nf₁ di kunci.

B.3 DEKORASI FSK

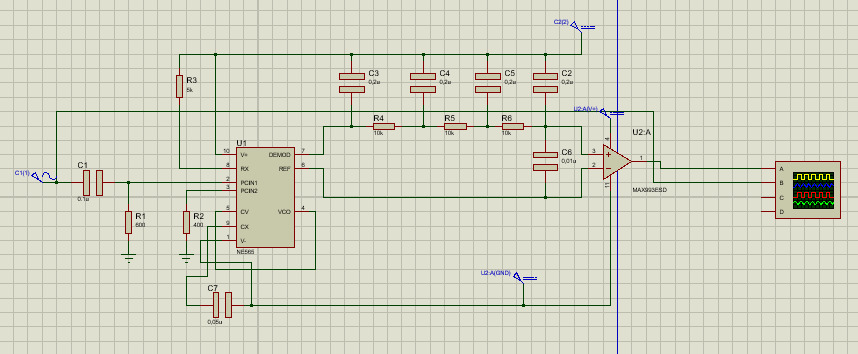

Dekoder sinyal FSK (key-shift keyed) dapat dibuat seperti yang ditunjukkan pada Gambar 17.28. Dekoder menerima sinyal di salah satu dari dua frekuensi pembawa yang berbeda, 1270 Hz atau 1070 Hz, mewakili level atau tanda logika RS-232C (-5 V) atau spasi (+14 V), masing-masing. Ketika sinyal muncul di input, loop terkunci ke frekuensi input dan melacaknya di antara dua frekuensi yang mungkin dengan pergeseran dc yang sesuai di keluaran.

Filter tangga RC (tiga bagian C = 0,02 µF dan R = 10 kΩ) digunakan untuk menghapus komponen frekuensi penjumlahan. Frekuensi bebas berjalan disesuaikan dengan R₁ sehingga level tegangan dc pada output (pin 7) sama dengan pada pin 6. Lalu input pada frekuensi 1070 Hz akan mendorong tegangan output decoder ke level tegangan yang lebih positif, mendorong output digital ke level tinggi (spasi atau +14 V). Sebuah masukan pada 1270 Hz akan mendorong keluaran 565 dc kurang positif dengan output digital, yang kemudian turun ke level rendah (tandai atau -5 V).
